Kortstångsmagasin

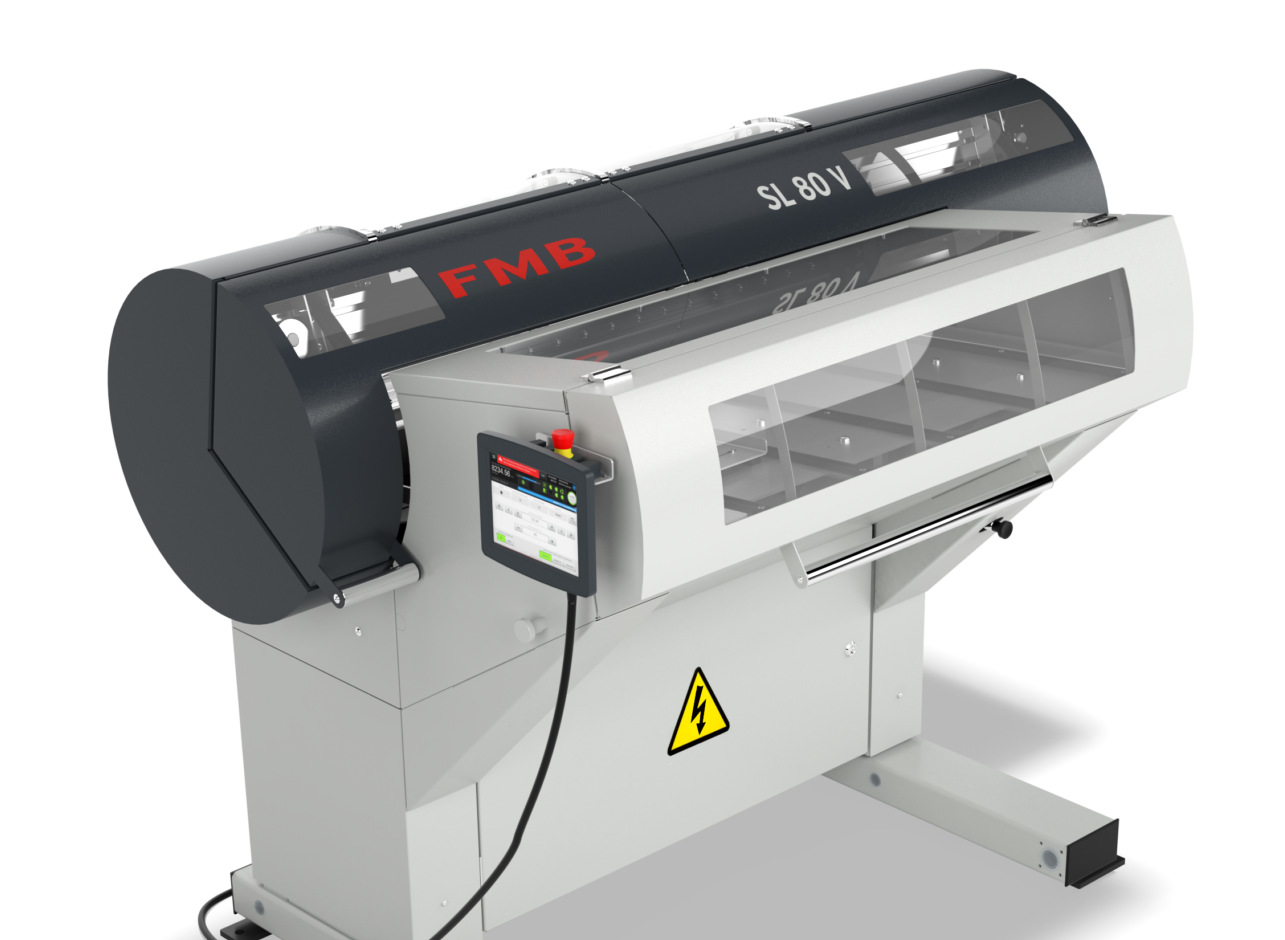

Kortstångsmagasin SL 80 V, Ø 6-80 mm

SL 80 V
Kortstångsmagasin
Film
Stång längd 1)1100 mm1400 mm
Stång diameter6 – 80 mm6 – 80 mm
Laddkapacitet 2)560 mm560 mm
Restbits längd (max) 3)
Ladd tid (cirka) 4)15 s16 s
Matningshastighet0-1500 mm/s0-1500 mm/s
Retur tid0-1500 mm/s0-1500 mm/s
Effekt behov2,0 kW2,0 kW
Tryckluft
Vikt500 kg600 kg

  • 1) Speciella längder på förfrågan
  • 2) Gäller lagringssystemet “Ramp”
  • 3) Maskinberoende; restbiten transportera ut via svarven
  • 4) Restbiten hanteras av efterföljande stång

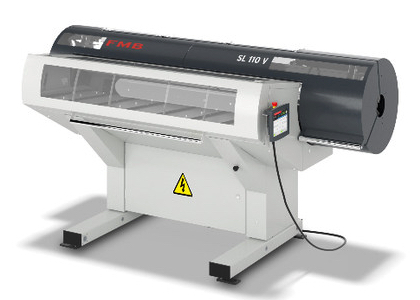

Kortstångsmagasin SL 110 V, Ø 10-110 mm

SL 110 V
Kortstångsmagasin
Stång längd1600 mm
Stång diameter10 – 110 mm
Laddkapacitet                               560 mm
Restbits längd (max) 3)
Ladd tid (cirka) 19 s
Matningshastighet0-1500 mm/s
Retur tid0-1500 mm/s
Effekt behov2,0 kW
Tryckluft
Vikt700 kg
